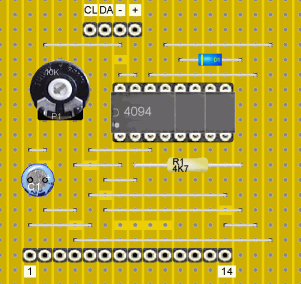

Die 2-Draht-LCD-Platine verbindet die LCD-Anzeige mit dem Mikrocontroller. Ein CD4094 Schieberegister sorgt dafür, dass nur zwei Ports am Mikrocontroller belegt werden.

Auf der Platine ist kein Anschluss für die Hintergrundbeleuchtung vorgesehen. Sie kann einfach an 5 Volt und Masse angeschlossen werden. Je nach Display wird zusätzlich ein Vorwiderstand benötigt.

Dateien zum 2-Draht-LCD:
Download
